管式螺旋輸送機的基本機構設計作者：民松螺旋輸送機 來源：本站原創 發布：2018年12月18日 修改：2018年12月18日 所屬分類：新聞中心 訪問統計：3508 此螺旋輸送機的設計主要用于飼料的傳送，根據給定的輸送量以及物料特性分別進行葉片用料實形、螺旋直徑、螺旋轉速等主要參數的設計計算。傳動部分采用電動機帶動皮帶，皮帶帶動一級減速器、減速器連接機體的傳動方式。根據計算得出的主要參數選擇合適的電動機，從而確定帶輪以及減速器的傳動比，將主要后續工作引向一級減速器的設計，其中包括主要傳動軸的校核、齒輪的選擇等計算工作。最后根據計算所得結果整理出安裝尺寸以及裝配圖的繪制。 關鍵詞：螺旋輸送機 減速器 飼料運輸 螺旋輸送機是一種常用的連續輸送機械。它是利用工作構件即螺旋體的旋轉運動使物料向前運送，是現代化生產和物流運輸不可缺少的重要機械設備之一，在國民經濟的各個部門中得到了相當廣泛的應用，已經遍及冶金、采礦、動力、建材、輕工、碼頭等一些重工業及交通運輸等部門。主要是用來運送大宗散貨物料，如煤、礦石、糧食、砂、化肥等。本文以草料和飼料為主要輸送原料進行螺旋輸送機的相關結構和參數設計。
 2 螺旋輸送機工作原理
草料和飼料運輸工業中螺旋輸送機主要用于原料的輸送，一般采用實體螺旋

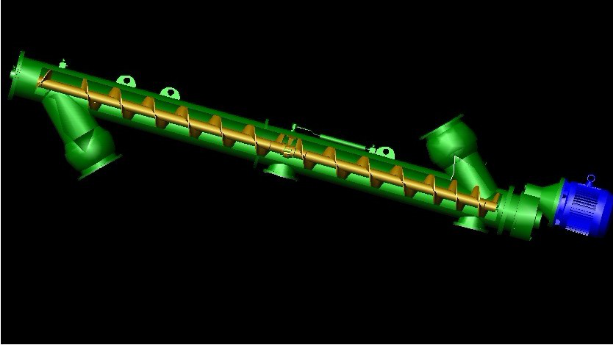

葉片，中間吊掛軸承等螺距的全葉式螺旋即S制法螺旋輸送機 它由一根裝有螺旋葉片的轉軸和料槽組成。
原理是：物料從進料口加入，當轉軸轉動時，物料受到螺旋葉片法向推力的作用，該推力的徑向分力和葉片對物料的摩擦力，有可能帶著物料繞軸轉動，但由于物料本身的重力和料槽對物料的摩擦力的緣故，才不與螺旋葉片一起旋轉，而在葉片法向推力的軸向分力作用下，沿著料槽軸向移動
